一、松江HJ-1825輸入/輸出模塊概述：

HJ-1825輸入/輸出模塊(以下簡稱模塊)，主要用于連接需要火災報警控制器控制的消防聯動設備，

如警鈴、聲光報警器、閥、口、電梯、廣播切換等，并可接收設備的動作回答信號。

二、松江HJ-1825輸入/輸出模塊特點：

1.地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。

2.輸出繼電器提供二常開二常閉轉換觸點，觸點容量AC250V/3A,DC24V/5A，模塊接收無源常開

反饋信號

三、松江HJ-1825輸入/輸出模塊技術特性：

1.監控電流：<240μA

2.報警電流：<40mA

3.接線要求：RVS線≥1.0mm2  DC24V  電源線≥2.5mm2

4.使用環境：溫度-10℃～＋50℃                           相對濕度≤95％（40℃ +2℃,-2℃）

5.外形尺寸及顏色：86×86×39.5（30）   象牙白色

6.設置要求：信號總線（s+，s-）二根，二進制地址碼；電源總線（DC24V）二根。與控制對象

間的控制線、反饋線根據具體情況而定。

四、松江HJ-1825輸入/輸出模塊結構特征與工作原理：

1.HJ-1825模塊外形實體圖如圖1所示。

圖1 　模塊外形實體圖

2.工作原理

模塊內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸出控制、輸入

信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制。模塊接收到火災報警控制器的啟動

命令后，吸合輸出繼電器，并點亮指示燈。模塊接收到設備傳來的回答信號后，將該信息傳到火

災報警控制器。

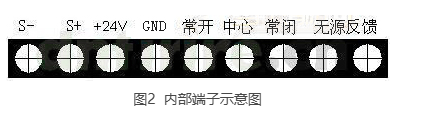

其中：

S+、S-：與控制器信號二總線連接的端子

+24V、GND：DC24V輸入端子

無源反饋：與設備的無源常開觸點（設備動作閉合報警型）連接

常開  中心：常開輸出端子

常閉  中心：常閉輸出端子

五、松江HJ-1825輸入/輸出模塊安裝與布線：

1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。

2.模塊采用明裝方式，底殼與模塊間采用插接式結構安裝，安裝時只需拔下模塊，從底殼的進線孔

中穿入電纜并接在相應的端子上，再插好模塊即可安裝好模塊。

3.模塊采用線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝孔距為60mm.

4.布線方式：信號二總線宜選用截面積≥1.0mm2的RVS雙絞線，穿金屬管或阻燃管敷設；24V電

源線采用阻燃BV線，截面積≥1.5mm2；無源采用阻燃BV線，截面積≥1.0mm2；控制采用阻燃

BV線，截面積≥1.0mm2。
