松江JTY-GD-9001型獨立式光電感煙火災探測報警器接線安裝技術

一． 概述

JTY-GD-9001 型獨立式光電感煙火災探測報警器（以下簡稱報

警器）是一款家用型光電感煙火災探測報警器，能夠探測火災時產生

的煙霧及時發出報警信號，報警器采用了先進技術設計，能夠準確判

斷火災時產生的煙霧并報警。報警器采用了光電感煙器件及優良的生

產工藝，工作穩定，外形美觀，無需調試，可廣泛用于住宅、休閑廳、

咖啡廳、歌舞廳等場所進行火災安全報警監測。報警器內置高音量蜂

鳴器，報警后發出高分貝的聲響。報警器采用兩節1.5V堿性電池供電，

耗電極低，持續工作時間可長達3年以上。具有自檢功能及電源欠壓

提示功能。

二． 特點及技術指標

A.電源：兩節1.5V堿性電池

B. 監視電流：≤2μA

C. 報警音量：＞80dB（正前方3m 處）

D. 保護面積：≥40m2 具體參數參考《火災自動報警系統設計規范》（GB50116-2013）

E. 使用環境：溫度：-10℃～＋50℃ 相對濕度：≤95％（40℃、無凝結）

F. 使用年限：大于3年小于10年

G. 外形尺寸：直徑 100 mm，高 47 mm（不帶底座），帶底座49mm

H. 殼體材料、顏色：ABS 白色

I. 重量： 131 g

J. 安裝孔距：60 mm

K. 執行標準：GB20517-2006

三． 適用場合

1. 適用場所住宅、休閑廳、咖啡廳、歌舞廳、賓館、飯店、公寓、

飲食店、旅館等。

2. 不宜安裝的場所

A.正常情況下有煙滯留的;

B. 有較大塵埃、粉沫和水蒸氣、腐蝕氣體的場所；

C. 溫度、濕度過大的場所；

四． 使用說明

A. 功能檢測：每周應檢測一次，保證報警器工作正常。方法：按住

測試按鈕，報警器指示燈快速閃爍并發出報警聲，則報警器工作正常。

B. 煙霧報警：正常情況下，報警器指示燈約6分鐘左右閃一次，報警

器每隔10秒自動檢測周圍環境煙霧濃度，當煙霧達到報警時，報警指

示燈閃爍，報警器發出報警聲，按消音鍵時，報警聲停止。

C．電池檢測：報警器自動檢測電池電壓，電池耗盡前報警器會每43S

發"B"報警聲,提示使用者及時更換電池。

五．安裝調試

安裝方法：

在天花板上相距 60mm 打兩個安裝孔，用膨脹塞和自攻螺釘固定

報警器底座，順時針旋轉報警器在底座上，并扣緊到位。

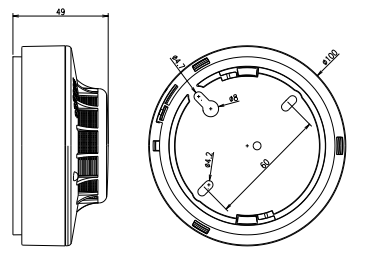

安裝示意圖：
