松江J-XAPD-9301消火栓按鈕接線安裝技術

一．安裝說明：本消火栓按鈕的安裝，通用于 86 暗盒。

1．用小螺絲刀在盒體底部側面的小方孔處撬一下，將盒體與方形塑料底板分離。

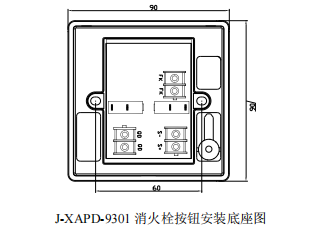

2．用 2 只 M4×25mm 螺釘將方形塑料底板與墻內的 86 暗盒固定住。水平的孔距為 60mm。

3．接線端子：在消火栓按鈕的正面，共有 6 個接線端子。左邊端子為 QD（啟動），右邊上方端子為 FK、FK，右邊下方端子為 S+、S-，接控制器的回路總線；6 芯插針，用于地址編寫。

4．接線完成后，將盒體上沿扣住方形底板上沿的 2 個凸塊，再用力按動盒體下部，安裝完畢。

二．使用說明：安裝完畢后，可按下列步驟檢測。

1．壓下塑料壓板，紅燈亮，表示報警。當接收到消防泵已經啟動的反饋信號時，回答燈（綠）亮。

2．若要消火栓按鈕復位，用專用的手報復位鑰匙，插入復位鑰匙孔，向上輕推，即可使壓板復原。

3．J-XAPD-9301 消火栓按鈕的下方，設有復位鑰匙孔。

4．J-XAPD-9301 消火栓按鈕與火災報警控制器配套使用。

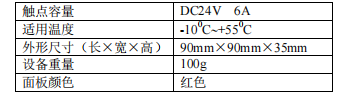

三．技術指標：

四．裝箱清單：
