一、概述 電氣火災是一種常見的火災類型，其發生原因眾多，例如絕緣體老化、接地 故障、電源短路等，都有隱患會導致電氣火災的出現。其中，電源短路是最為 主要的原因。根據相關統計，電氣火災占據火災總數的 30%左右，是所有火災類 型中的首位。因此，為了保障電氣設備的使用安全，電氣火災監控設備是防止 火災發生非常重要的設備。 JB-6100BA 型電氣火災監控設備（以下簡稱監控設備）是我公司新一代系統 的工業級軟硬平臺。監控設備可配接本公司 ZD6100 系列的剩余電流式電器火災 監控探測器與 ZD6200 測溫式電氣火災監控探測器（以下簡稱探測器）組成電氣 火災監控系統。

二、工作原理  監控設備主要由電源板、主板、回路板和通接口板組成。電源板主要由主供 電電路和備電電路組成，主電工作的同時對備電進行充電，當電池充滿時，自動 轉換為浮充狀態，抵消電池的自放電，保證電池供電時的容量；主電斷電時自動 切換到電池供電。主板由單片機、數據存儲器、人機交互、總線通訊接口、聯網 通訊接口、打印機接口等電路組成。單片機采用 STM32 ARM 系列，功能強大，指 令豐富，運算速度快是應用廣泛的抗干擾能力強的 單片機。總線通訊接口負 責與回路板進行數據交互，并對讀取的數據，存儲、分析 、處理，然后進行聲 光指示及打印輸出。回路板循環對連接在總線上的探測器按地址進行巡檢接收探 測器的信息。人機交互由液晶顯示電路、按鍵輸入電路及聲光報警電路組成，可 實現系統設置、信息查看、報警提示等功能。

三、主要技術指標

1.執行標準：GB 14287.1-2014《電氣火災監控設備》；

2.供電方式：主電：AC 220V（-15%～+10%），50Hz； 備電：DC 24V,7Ah；

3.消耗功率：≤5W；

4.輸出電源：DC 24V；

5.系統配置：更大 4 回路，每個回路最多 127 點；

6.通信方式：二總線；

7.安裝方式：壁掛式（室內安裝）；

8.使用環境：溫度：0～+40℃，濕度< 95％，無凝露；

9.防護等級：IP30。

四、基本功能

1.報警功能 當監控設備接收到來自探測器發出的報警信號，監控設備發出聲、光報警信 號，同時液晶屏上顯示出報警類型、時間、位置等信息并記錄、保存。當報警排 除后，報警自動解除。報警信號可通過 CAN 總線將信號狀態上傳至火災報警控制 器、消防聯動控制器或消防控制室圖形顯示裝置上進行共享。

2.故障功能 當監控系統（包括監控設備及與其連接的探測器）或被監控的電源發生故障 時，監控設備點亮對應故障燈，并發出故障聲、光信號，同時液晶屏上顯示出故 障類型、時間、位置等信息。故障聲、光信號會保持至故障恢復或手動復位，手 動復位后如故障未消除，將會在 20s 內重建。

3.存儲功能 監控設備可存儲故障記錄、變更記錄、運行記錄。最多可存儲 10000 條。

4.查詢功能 可查詢監控設備開關機、復位、報警、故障等歷史記錄信息。

5.鎖鍵功能 管理人員可對監控設備進行按鍵鎖定，鎖鍵后操作面板上的按鍵除‘消音’ 鍵外，將全部鎖定，鎖鍵后鎖鍵指示燈點亮。

6.自檢功能 對面板上所有的功能指示燈、LED 液晶屏、音響器件進行自檢。

7.操作分級功能 監控設備設有二個操作級別，分別為：查看級別、管理級別。‘消音’鍵任 何級別都可操作。 查看級別只能查看系統參數、當前故障信息等數據；管理級別除了有查看級 別的功能外，還有能設置監控設備的系統參數，查看歷史記錄等。

五、監控設備說明

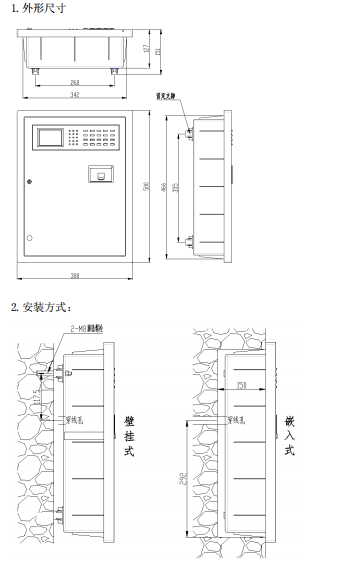

監控設備常用安裝方式有壁掛式及嵌入式（如上圖）。壁掛式即通過 2 只 M8 膨脹螺栓把監控設備掛在墻面上，膨脹螺栓孔為φ 12mm，尺寸 355*260，深度根據所用膨脹長度選擇；嵌入式即把部分箱體嵌入至墻體內部，嵌入部分尺寸為 466*342，見意嵌入槽尺寸 470*345*150，穿線孔位置如圖。
